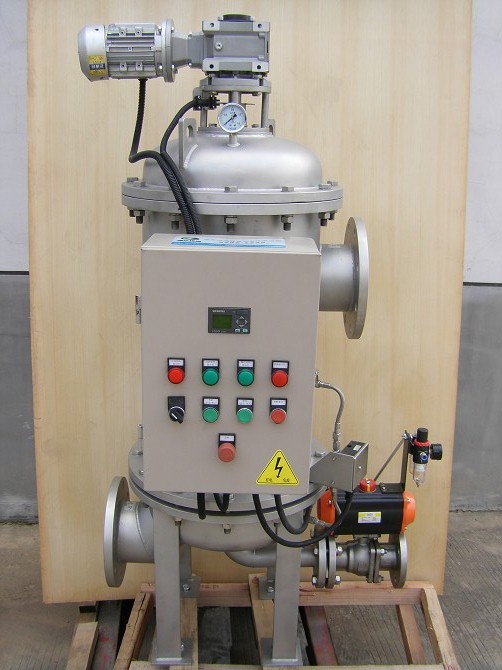

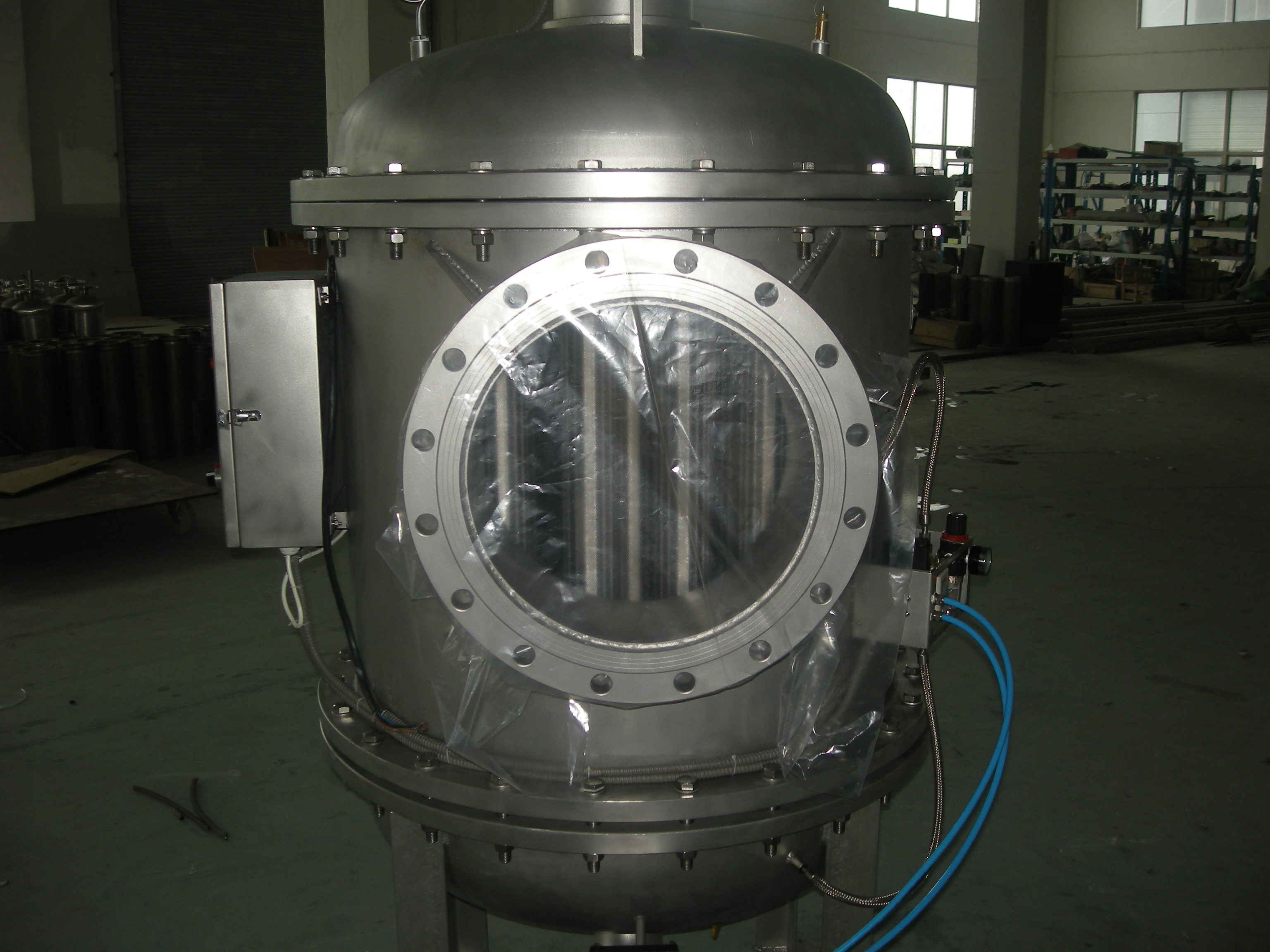

多濾芯式反衝洗過濾器

【過濾過程】 液體從過濾器進口流入，部分液體直接從濾元下端流入，另一部分從中間分流管中進入過濾器頂部後，再從濾元上端流入，液體從濾元上下開口同時流入，透過濾元內表麵在出口匯集流出。顆粒雜質被攔截在濾元內表麵，累積成濾餅，使進出口之間壓差逐漸變大，表明濾餅達到一定厚度，此時濾元通量逐漸減小。【反清洗過程】 當達到設定壓差或時間，自清洗動作啟動，減速電機驅動反衝洗轉臂對準一支濾元，濾元上端被封住大部分，下端連接到清洗吸嘴，打開反衝洗閥，將濾元與排汙管接通，濾元外側與排汙口之間的壓差驅使濾出清液反向衝洗濾元內表麵濾餅，排入排汙管道。一支濾元反衝洗完畢後，關閉反衝洗閥，清洗轉臂對準下一支濾元進行反清洗。所有濾元被逐支反清洗後，整個過程完畢。

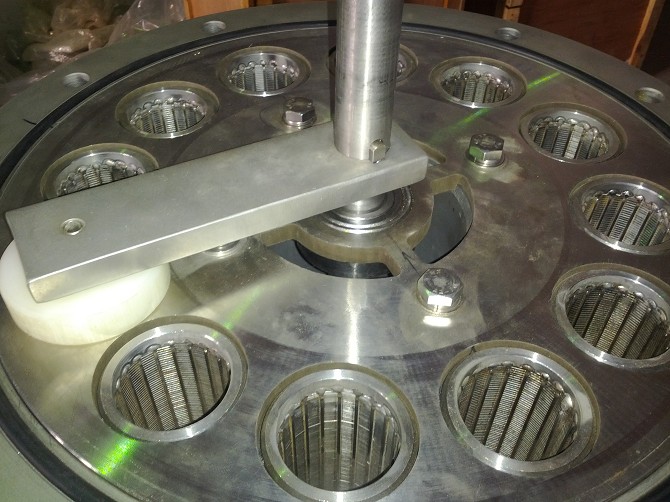

【定位功能】 減速電機驅動轉軸上安裝有定位盤及清洗轉臂，定位盤上的每個定位孔分布與每根濾元完全對應，清洗轉臂與其中一個孔定位對應，定位孔到達定位傳感器感應通道時，定位傳感器輸出信號使電機停止轉動，清洗轉臂已對準一支濾元，反衝洗閥打開數秒後關閉，清洗完成，電機繼續運轉，下一個定位孔再次將定位傳感器導通，電機停止後清洗下一支濾元。

過濾狀態       反衝洗狀態

 特點及優勢

自動連續在線過濾，反衝洗時流量不間斷，減少停車與維護成本。

大過濾麵積，低表麵流速，低壓損能耗，可產生濾餅進行精度過濾，反清洗頻率低，節約反衝水。

采用高性能濾元，過濾縫隙精準，高效反衝洗，高強度結構，使用壽命10年以上。

脈衝式反衝，對準濾元後再打開排汙閥反衝，反清洗強度高、效果好、耗時短，節約用水。

濾元兩端同時進水，增大濾芯通量，水流自由湧動能延緩表麵堵塞，避免在濾元一端堵死。

緊湊型設計，單機即可實現超大流量過濾，顯著節省安裝空間與施工成本。

高度集成，無需大量自動閥、連接件、密封件、可靠性高，運行維護成本低。

自動控製係統可靠性高，操作簡單，人性化的設計，可按實際工況控製高效過濾。

主要技術參數
主要型號：AT-D1,AT-D2係列濾元類型材質：JONESCREEM濾元，材質304/316L，精度偏差≤10%；
可選精度(μm)：25-3000微米；
標準設計壓力等級：0.6MPa, 1.0MPa，更高壓力可以定製；
最高設計溫度：100℃；
ECS控製係統：時間/壓力變送/智能；
減速電機：250/370W，三相，380V,防護等級IP55；蝸輪蝸杆/斜齒輪減速機；
設備接液材質：304/316L/CS；
排汙閥：氣動/電動球閥；
公用供給要求：220/380V，AC/DC，0.4-0.6MPa潔淨幹燥壓縮空氣；

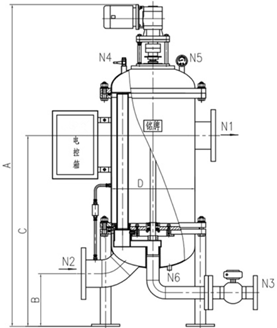

主要組合變化
組合變化：標準型；
排渣係統：標準型（單段式）/防壓降型；
防爆裝置：防爆驅動/防爆電磁閥/防爆控製箱or防爆接線柱（防爆等級可選）；
逆洗係統：內部逆洗；
