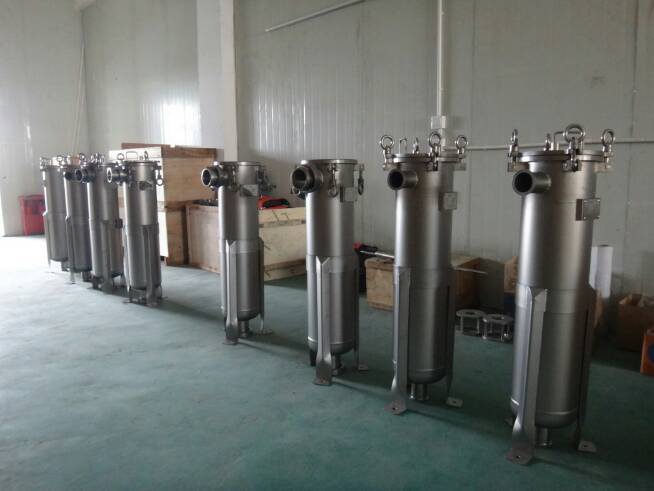

側進底出單袋式過濾器

過濾器外殼是側麵入口，尺寸為01（4英寸袋）和02（雙4英寸袋）尺寸。 最大流速分別為6 m 3 / h和12 m 3 / h。主體材料是SUS 304，並且連接是殼體側的吸入側（N1）和底部的排出側（N2）上的11 /2B PT內螺紋。
用於排氣閥的1 / 4B PT連接到蓋子上，壓力表的1 / 4B PT插座連接到殼體側。
該外殼是管道支撐的基礎，節省空間。
最大工作壓力為1.6 MPa / 160℃（2.1 MPa / 30℃），蓋子鉸接，擺動螺栓·眼螺母開/關型。
不需要任何特殊的工具來打開和關閉。 它配有一個O形圈和一個袋固定環，用於牢固地固定和密封袋子。

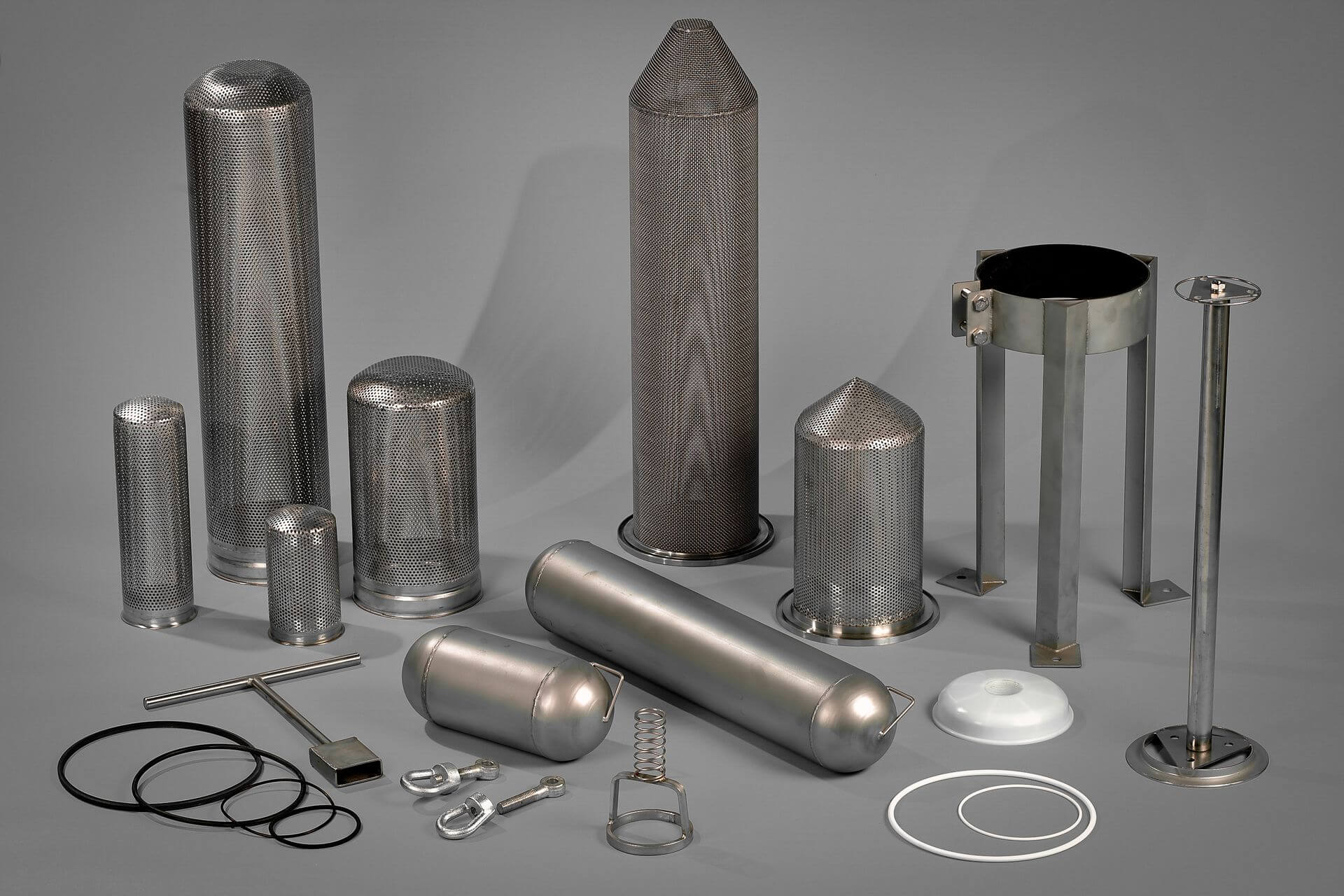

幾種不同的單袋式過濾器結構：
1袋式過濾器濾網結構示意

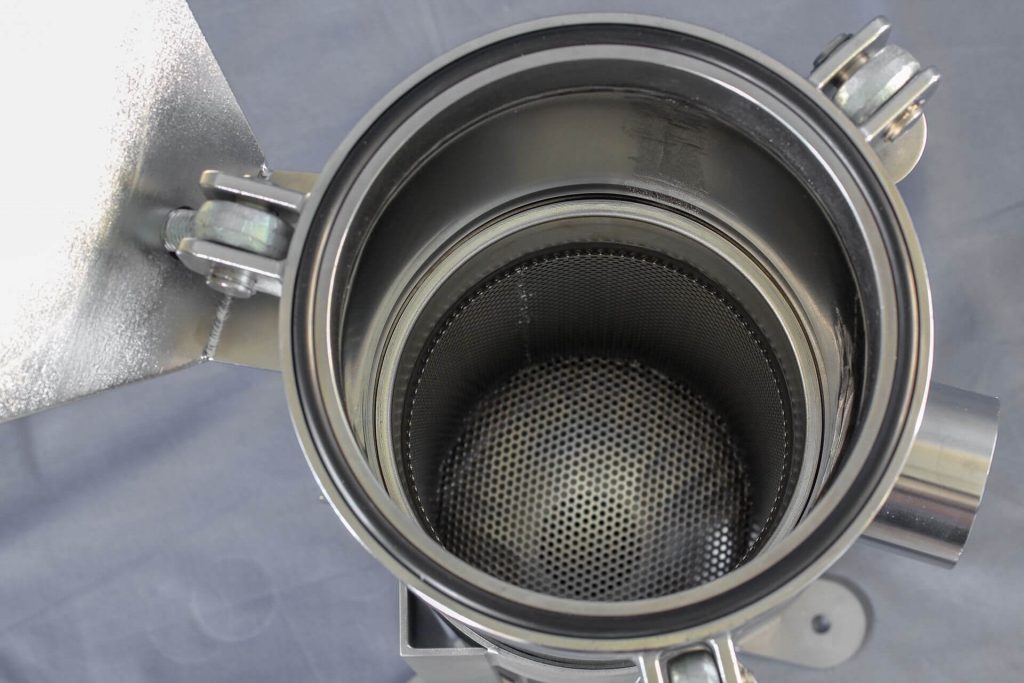

2 2號，1號袋式過濾器支撐網結構示意
3 與伊頓，FSI標準相同的支撐濾網結構，遵循國際標準設計
3 高強度的支撐結構，標準1.2mm厚度
4,錐形濾網結構，圓弧內置袋式結構
5 可定做袋式筒體，

液體從過濾器進口流入濾袋，大於過濾孔徑的雜質顆粒被攔截於濾材的內表麵或中間，液體自內向外透過濾袋在出口匯聚流出
當濾袋上的雜質積聚形成濾餅並使壓差達到0.05-0.1MPa時，更換堵塞的濾袋後，然後可繼續工作。
技術特點及優勢一體化的鑄件壓蓋，蓋板無焊縫街頭2.液體直接從濾袋上方進去，有效避免側漏3．過濾器殼體采用無縫鋼管製作，整個過濾器隻有一條焊縫4,三道密封設計，確保無泄漏
