造紙塗布塗料過濾方案—刮刀與多盤分流過濾

                                                                    恒濾造紙塗料過濾解決方案（可替換GAW係統過濾器）

塗布紙塗料塗布生產中
塗料一般分2段，前段塗料的製備，主要是各種填料，助劑，添加劑的混合研磨，分撒等

第二段是 塗布塗料的循環回收過濾利用，這個階段的過濾分為2種情況，一種是不斷紙的，一種是斷紙下的塗料回收過濾
第一種不斷紙的情況下，依靠普通的振動篩或者是靜態金屬網過濾器可解決，另外一種是斷紙情況下，以及紙品檔次較低情況下的過濾
如B品塗布紙，C品塗布紙等，表麵會有大量的紙纖維，紙屑混進塗料循環係統中，另外塗布的斷紙現象是不可避免的，斷紙過程中的紙纖維會
大量混進塗料係統，紙纖維會造成自清洗刮刀過濾器，或者振動篩，靜態過濾器的急劇堵塞，造成塗料斷流或者是輸送泵自動關停

另外，由於自清洗刮刀過濾器是縫隙網結構，造紙纖維有可能會穿過縫隙，造成失效。（如右圖所示）


現有技術中的塗料過濾大多數為振動過濾篩，雖然也可以達到過濾效果，但結構複雜，過濾效果難以控製，且過濾效率低下，當濾芯出現堵塞等問題時過濾篩必須要停機清洗，並且難以實現自動化控製。

奧地利 GAW過濾係統雖然實現了連續過濾，但是其後端是列管式的過濾設計，一隻堵塞情況下，切換到另外過濾器，過濾器清洗用的是自清洗刮刀過濾器和靜態列管過濾器的串聯使用，這樣做雖然實現了連續過濾，但是後端是靜態過濾，後端依舊無法處理斷紙情況下的大量纖維湧入到塗料係統中，而且後端分流過濾的濾器可能會頻繁衝洗（GAW ECO-R Filter壓力篩和過濾器是造紙和塗布這樣的複雜工藝的不可或缺的裝備。GAW 的壓力篩和過濾器提供了廣泛的應用領域。ECO-R 壓力篩GAW過濾係統公司的ECO-R 壓力篩用於顏料和塗料的過濾，憑借其即使在低流量時也能達到較高的過濾能力、以及其整個過濾麵上能夠保持穩定的液流分配，而廣受好評。除縫篩外，孔篩篩框可確保最佳過濾質量、而且耐磨程度高，使用壽命較長的刮板也是其一特點。ECO-S壓力篩GAW公司的ECO-S壓力篩配備靜態的濾芯，可以提供三種尺寸，可組合使用以匹配所需通過率。 這種封閉式的過濾係統可以連續運行，具有耐磨性好、維護成本低的特點。)

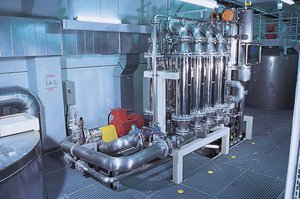

（GAW工藝）
不過，GAW的塗料過濾工藝為我們提供了一種非常值得借鑒的過濾工藝，如能完善後端的靜態過濾，實現全自動的過濾器
提供了一種有效方案.
   上海恒過濾工業的塗布塗料過濾解決方案在吸收GAW係統上做進一步的改進
1，前段借鑒GAW分流過濾器，（如下圖，縫隙網與孔網可選）

過濾網籃根據用途設計為開槽的網狀插入物或激光打孔的網籃。 根據尺寸和應用領域的不同，ECO-R過濾器配備有數量不等的碳或金屬製成的刀片或刷子。附著在篩籃上的附聚物和汙染物通過刀片或刷子清潔，然後輸送到過濾器底部並引入廢品空間。 可選地，剔除空間可以設計成鎖，由此可以在連續操作期間排出附聚物和雜質。ECO-R過濾器的排量閥體將工作體積減至最小，並允許最佳的流量條件。 過濾器的尺寸取決於流速，雜質類型以及介質的粘度和磨蝕性。 可以將多個過濾器互連以獲得所需的容量。

  外刮刀塗料過濾器   2 重點是分流之後的含纖維塗料的分流過濾，塗料從外向內過濾，濾網攔截顆粒，纖維被攔截在外部，旋轉濾網（非旋轉刮刀），纖維雜質在

外表麵脫落，沉降底部，排汙口打開，自動排渣！是替換造紙塗布塗料，塗料壓力篩，振動篩的可靠選擇.

                       （外刮過濾器外形圖）

技術特點與優勢
■ 全自動運行，24小時連續在線過濾，終結繁重的濾網更換清洗工作
■ 不產生一次性拋棄的過濾耗材，節約耗材成本及環保處理成本
■ 采用高性能刮刀，刮除效果出色，顯著提高雜質去除能力，避免將雜質擠壓破碎
■ 頂級質量的濾網，縫隙精準，表麵極致平滑，易刮淨，強度高，使用壽命長
■ 過濾壓損極小，流量穩定，節省管路能耗，利於流量連續穩定
■ 可加入反衝洗功能，輔助清洗過濾元件
■ 密閉過濾，防止危險性物料泄漏，有利於安全生產
■ 多種模塊及自動化模式可選，滿足各種過濾應用要求
■ 標配上蓋輔助提升裝置，單人即可啟閉過濾器

主要技術參數
適用液體：水及黏性液體
濾網類型材質：V型縫隙型金屬濾網(楔型網)，材質304 / 316L及特殊合金鋼
過濾精度：50-1500μm(亦可客製化)
標準設計壓力等級：10Kg/cm2，可以訂製更高壓力
最高設計溫度：0-200℃(取決於密封件)
進出口連接形式：法蘭
進出口連接標準：ANSI (可客製化其他規格)
殼體材質：304/316L/CS (可客製化其他材質)
刮刀材質：304/316L/Teflon/UPE
殼體密封材質：NBR（標配）/VITON(FKM)氟橡膠
排汙閥：電動球閥/氣動球閥

高性能精密濾網
■ 精度範圍50-1500微米
■ V型縫隙，不易卡死雜質，長期保持穩定流量
■ 外內表麵光滑，極易刮除，對刮刀磨損極小
■ 可過濾較棘手雜質，如油泥類雜質、軟性結塊雜質等
■ 表麵經特殊硬化耐磨處理，顯著延長使用壽命
■ 高強度結構，壓差上升時，縫隙不變形
■ 耐受高強度的正反向壓力衝擊
典型適用行業及流體
■ 適用行業：水處理、造紙、石油化工、生物製藥、塗料、油墨、油脂、食品飲料等
■ 適用液體類型：水、海水、煤油、蛋白質、油墨、顏料、塗料、樹脂、橡膠、乙醇、巧克力、油、果汁、冷卻液、柴油等等
■ 主要過濾作用：去除大顆粒，定值篩分，淨化流體，保護關鍵設備
